Công tắc hành trình LX5-5D là gì? Cấu tạo, nguyên lý và ứng dụng trong công nghiệp

Công tắc hành trình LX5-5D là gì?

Công tắc hành trình LX5-5D là thiết bị điện công nghiệp dùng để phát hiện vị trí hoặc giới hạn chuyển động của máy móc. Khi một bộ phận cơ khí chạm vào cần gạt của công tắc, tiếp điểm bên trong sẽ đóng hoặc mở để truyền tín hiệu điều khiển.

Thiết bị thường được sử dụng trong các hệ thống tự động hóa, dây chuyền sản xuất và máy móc công nghiệp nhằm giới hạn hành trình và đảm bảo an toàn vận hành.

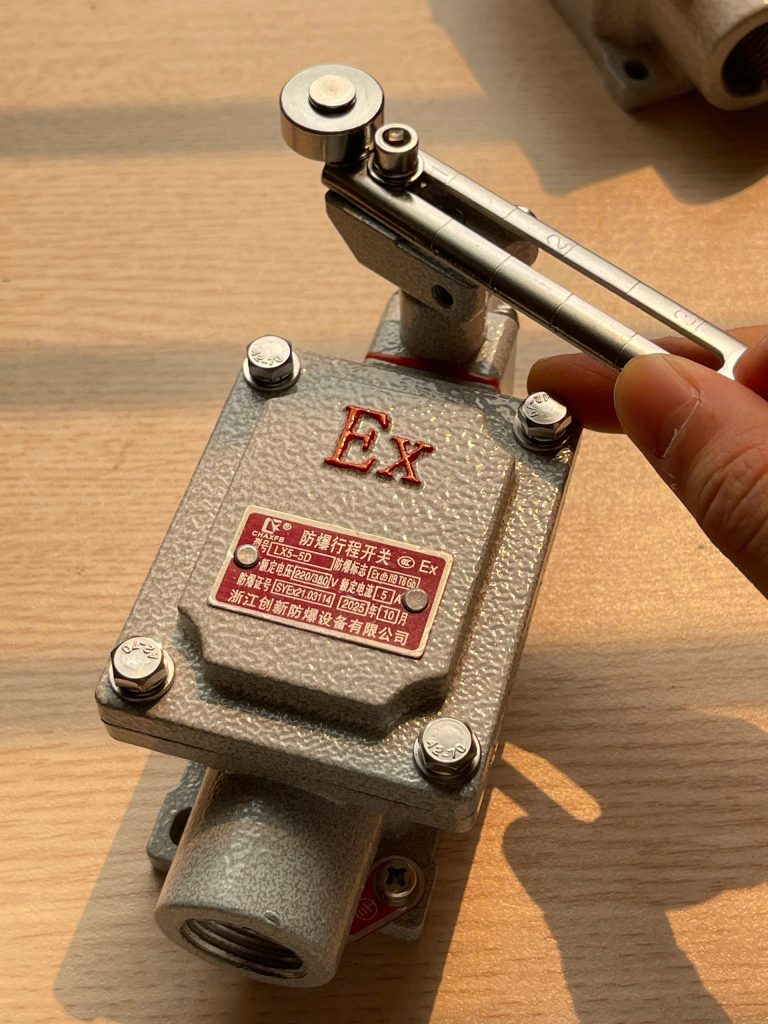

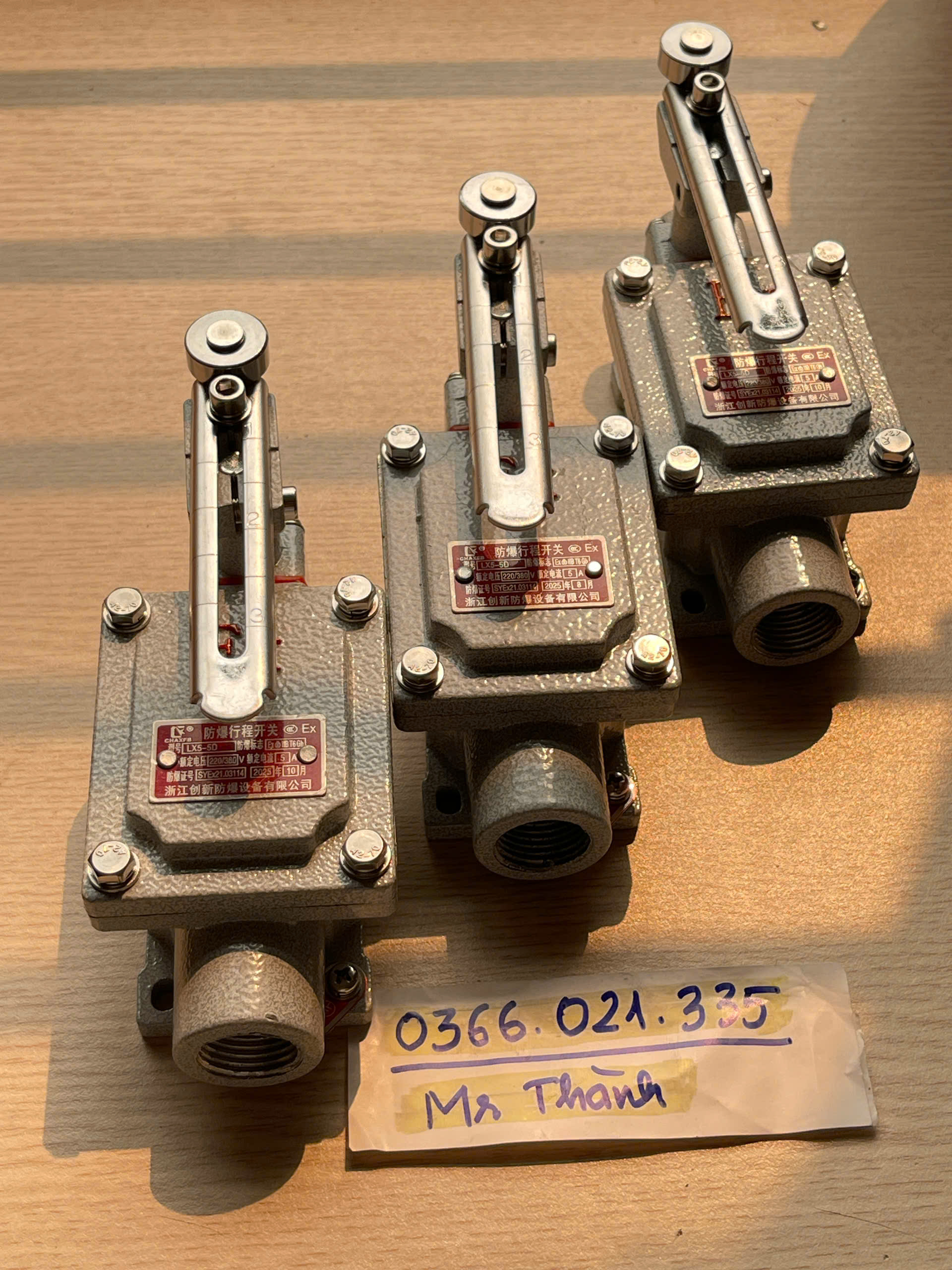

Model LX5-5D thuộc dòng công tắc hành trình có cần gạt kim loại và con lăn, giúp tăng độ chính xác và giảm ma sát khi tiếp xúc với vật thể chuyển động.

Cấu tạo của công tắc hành trình LX5-5D

Công tắc hành trình LX5-5D được thiết kế chắc chắn để hoạt động ổn định trong môi trường công nghiệp. Các bộ phận chính bao gồm:

1. Thân công tắc

Thân được làm từ hợp kim đúc chịu lực, có khả năng chống va đập và chống bụi tốt.

2. Cần gạt và con lăn

Cần gạt kim loại kết hợp bánh xe con lăn giúp giảm lực ma sát khi tiếp xúc với vật thể.

3. Hệ thống tiếp điểm

Bên trong là các tiếp điểm điện dùng để đóng/ngắt mạch khi công tắc bị tác động.

4. Đế đấu dây

Phần này cho phép kết nối dây điện với hệ thống điều khiển.

Nguyên lý hoạt động của công tắc hành trình LX5-5D

Nguyên lý hoạt động của LX5-5D khá đơn giản:

1. Khi vật thể hoặc bộ phận máy chạm vào cần gạt của công tắc.
2. Cần gạt bị đẩy xuống làm thay đổi trạng thái tiếp điểm bên trong.
3. Tiếp điểm đóng hoặc mở mạch điện.
4. Tín hiệu được gửi đến bộ điều khiển hoặc thiết bị điện khác.

Nhờ vậy, hệ thống có thể dừng máy, đảo chiều hoặc kích hoạt hành động khác.

Thông số kỹ thuật cơ bản của LX5-5D

Một số thông số thường gặp của công tắc hành trình LX5-5D:

• Model: LX5-5D
• Điện áp làm việc: khoảng AC 220V – 380V
• Dòng điện định mức: 5A
• Kiểu tác động: cần gạt con lăn
• Chất liệu vỏ: kim loại đúc chống va đập
• Tiêu chuẩn: Ex (chống cháy nổ) trong một số môi trường đặc biệt

Ứng dụng của công tắc hành trình LX5-5D

LX5-5D được sử dụng rộng rãi trong nhiều ngành công nghiệp như:

1. Hệ thống băng tải

Dùng để phát hiện vị trí sản phẩm hoặc giới hạn hành trình của băng tải.

2. Máy móc tự động

Trong các dây chuyền sản xuất tự động, công tắc giúp điều khiển chu trình hoạt động của máy.

3. Thiết bị nâng hạ

Áp dụng trong cẩu trục, thang nâng, thang máy để giới hạn điểm dừng.

4. Hệ thống an toàn

Công tắc hành trình có thể dùng để ngắt nguồn khi cửa bảo vệ mở.

Ưu điểm của công tắc hành trình LX5-5D

Một số ưu điểm nổi bật của sản phẩm:

• Thiết kế bền bỉ, chịu lực tốt
• Độ chính xác cao khi phát hiện vị trí
• Tuổi thọ cơ khí lớn
• Hoạt động ổn định trong môi trường công nghiệp
• Dễ dàng lắp đặt và thay thế

Lưu ý khi lựa chọn công tắc hành trình

Khi chọn mua công tắc hành trình LX5-5D, cần lưu ý:

• Chọn điện áp và dòng điện phù hợp với hệ thống
• Kiểm tra môi trường lắp đặt (bụi, ẩm, hóa chất)
• Lựa chọn kiểu cần gạt phù hợp với chuyển động của máy

Kết luận

Công tắc hành trình LX5-5D là thiết bị quan trọng trong hệ thống điều khiển và tự động hóa công nghiệp. Nhờ thiết kế chắc chắn, độ bền cao và khả năng hoạt động ổn định, sản phẩm được sử dụng rộng rãi trong nhiều loại máy móc và dây chuyền sản xuất.

Việc lựa chọn đúng loại công tắc hành trình sẽ giúp tăng hiệu quả vận hành, bảo vệ thiết bị và đảm bảo an toàn cho hệ thống.
